自來水廠后臺監控系統

適用范圍：
水廠遠程監控系統適用于供水企業遠程監控管理水廠。
水廠操作人員可以在水廠控制室遠程監測廠內水池水位、進廠流量、出廠流量、出廠壓力、水質等信息；遠程監測加壓泵組、配電設備及其它自動化設備的工作情況；遠程控制加壓泵的啟停。
水司調度中心工作人員及公司主管領導可以遠程監測各水廠的工作情況及水廠操作人員的操作情況。

系統示意圖

系統功能

軟件界面

舉例：
       某縣級水司有多個水廠，下面以其中1個水廠為例介紹該水司的水廠遠程監控系統。該水廠的水源為湖泊，取水泵站取水后通過管道輸送給水廠，水廠內對原水進行加藥、加氯等處理，通過加壓泵組加壓后輸送到高位清水池，再自流向用戶供水。

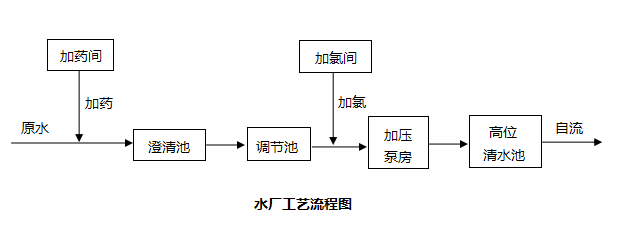

       水廠工藝流程如下所示：

水廠遠程監控系統|水廠監控|水廠自動化監控系統|自來水廠遠程監控|自來水廠監控|水廠監測|遠程監測水廠水池水位、進廠流量、出廠流量、出廠壓力、水質
       ◆ 原水進廠后，先進行加藥處理，給加藥設備上電即可自動向進水管道內加藥。
       ◆ 原水經加藥混凝、澄清處理后進入調節池，給加氯間的加氯設備上電即可自動向調節池與加壓泵房間的管道內加氯。
       ◆ 加壓泵房內配置4臺泵，采用軟啟動的控制方式，每臺泵均配有水泵啟動柜。
       ◆ 加壓泵房距高位清水池約500米，高位清水池通過自流的方式向用戶供水。


       通信網絡：
       該供水系統中取水泵站、水廠和高位水池的距離雖然不遠，但因地處山區，布線困難，因此采用了GPRS-VPN專網的組網方式。
       現場監控設備通過GPRS向水廠和水司兩級中心上報數據。
       水廠和水司監控中心內均配置GPRS數據傳輸模塊DATA-6107，以接收現場監控數據并下發操控指令。


       設備配置：
      水廠：水廠內布線方便，通過加裝水廠監控設備，集中實現加藥、加氯、加壓泵組的實時監控；多個水池的水位監測；水廠進/出水流量、壓力和出廠水質的監測。
       高位水池：高位水池附近無電源，通過加裝太陽能供電型高位水池監測終端和投入式水位計，實現水池水位的在線監測。



       系統功能：
       ◆ 遠程監控
       該系統實現了水司和水廠的兩級監控。
       水司監控中心主要是監測水廠整體運行數據、運行狀態，以便于統計、分析（監控軟件中未分配設備控制權限）。
      水廠監控中心在監控各工藝環節運行數據、設備狀態的同時，可對取水泵組、加藥/加氯設備、加壓泵組等環節實施遠程控制（監控軟件中分配了設備控制權限），并可遠程切換系統的手動/自動控制模式。
      ◆ 邏輯自控
       ① 加藥設備和取水泵組實現聯動，即取水泵組啟動時加藥設備同時啟動、取水泵組停泵時加藥設備同時停止。
       ② 加氯設備和加壓泵組實現聯動，即加壓泵組啟動時加氯設備同時啟動、加壓泵組關停時加氯設備同時關停。
       ③ 高位水池和加壓泵組實現聯動，即高位水池水位超高時，加壓泵組自動停泵；高位水池水位超低時，加壓泵組自動開泵。

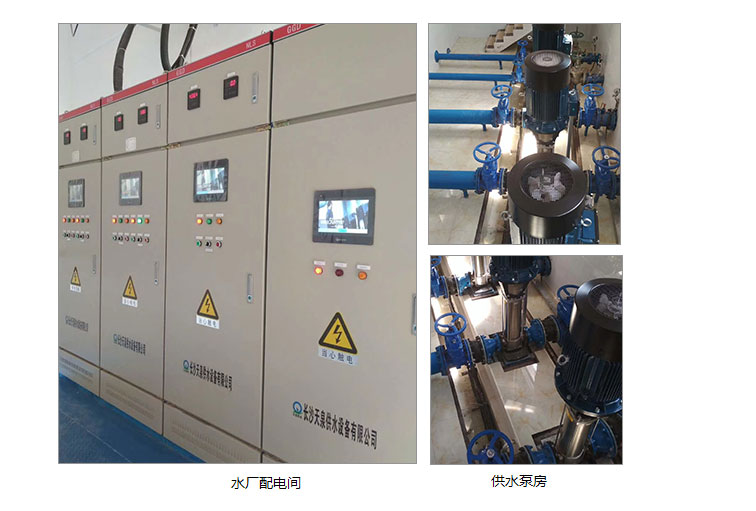

現場展示圖：
